Arduino ESP05

Partie électronique

Le composant

Le module ESP-05 embarque un contrôleur ESP8266 qui permet plusieurs mode de fonctionnement Wi-Fi. Il existe uniquement sur platine et posséde un connecteur SMA pour pouvoir ajouter une antenne.

ESP-05	Antenne avec connecteur SMA

Le montage

Le montage suivant requiert le 2 fils en plus du 3.3v et de la masse pour utiliser le protocole UART.

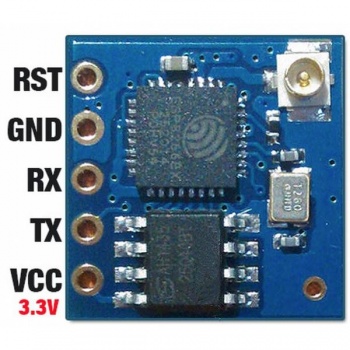

Broches de l'ESP-05

Dans ce montage, on utilisera les broches 5 et 6 pour Rx et Tx et l'alimentation se fait via la broche 3.3v de l'Arduino. Même si le module semble encaisser le 5v de la broche Tx de l'Arduino, il est plus raisonnable d'utiliser un pont diviseur.

Partie logicielle

Les librairies

Les librairies utilisées sont déjà inclues de base et sont :

• SoftwareSerial.h
