Partie électronique

Le composant

La photorésistance ressemble à ceci:

Ce composant réagit en fonction de la lumière ambiante qui fait varier sa résistance.

Le montage

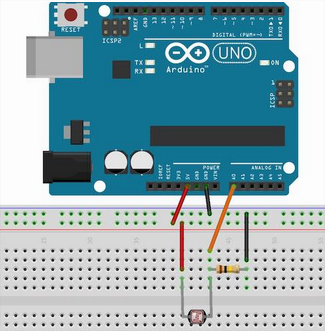

Le montage suivant prévoit une résistance de pull-down qui permet de faire une lecture.

Partie logicielle

Récupérer la luminosité

Voila un exemple qui affiche la valeur de la photorésistance

// PIN en entrée pour la photorésistance
int sensorPin = A0;
int sensorValue = 0;
void setup() {
   Serial.begin(9600);
}
void loop() {
   // Lit la valeur du capteur
   sensorValue = analogRead(sensorPin);
   Serial.print(F("LDR value: "));
   Serial.println(sensorValue);
   delay(1000);
}

Résultat

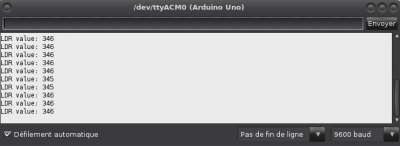

Voila le résultat :

Arduino LDR
