Partie électronique

Le composant

Pour intérargir avec une carte SD, il est possible d'utiliser un shield comme le shiled Ethernet ou d'utiliser un module pour carte SD monté sur une platine.

W5100 shield uno mega.jpg

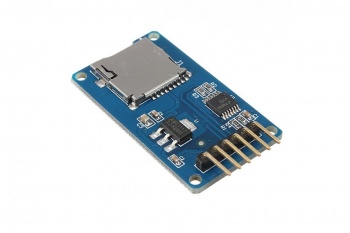

Micro SD Card module.jpg
Wiznet 5100 version shield pour Mega/Uno Module pour carte micro SD

Peut importe que vous ayez le shield ou le module pour carte micro SD, le montage est le même et utilise le protocole SPI (Serial Port Interface).

Le montage

La plupart des modules pour carte SD embarquent des régulateurs de tension qui permettent d'utiliser 3.3v ou 5v sans problèmes.

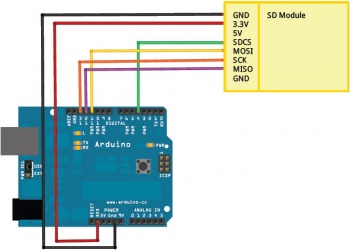

Sd card module diagram.jpg

N'oubliez pas que la communication entre l'Arduino et le module se fait a travers certaines broches qu'il ne faut donc pas utiliser !

Partie logicielle

Les librairies

La librairies utilisée est déjà inclue de base :

  • SPI.h
  • SD.h

Préparation de la carte

La plupart des cartes SD marchent directement avec l'Arduino mais, si ce n'est pas le cas, il faut passer par la casse formatage !

Attention, formater trop souvent une carte SD réduit considérablement sa durée de vie !

La librairie utilisée pour intérragir avec les cartes SD supporte le FAT16 et le FAT32 mais, il est préférable d'utiliser le FAT16.

Sous Windows

Sous Windows, les étapes sont déjà détaillées ici

Sous Linux

Utilisez la commande df pour identifier le nom de périphérique de la carte SD, généralement /dev/sdb et donc /dev/sdb1 pour la première partition. Si la carte est montée automatiquement, il faut la démonter avec la commande umount sans la retirer de l'ordinateur.

Le formatage est effectué grâce à la commande suivante :

# mkfs.vfat -F 16 /dev/sdb1

Si la commande n'existe pas, c'est que le paquetage dosfstools n'est pas installé.

Une fois l'opération terminée, il faut monter la carte SD pour vérifier que le formatage s'est bien déroulé.

Convention de nommage

Lorsque l'on utilise le système de gestion de fichiers FAT16, il faut respecter la convention de nommage 8.3 qui oblige, dans les grandes lignes, à avoir des :

  • noms de fichier à ne pas dépasser 8 caractères ;
  • extensions à ne pas dépasser 3 caractères.

Pré-requis pour utiliser la carte SD

Vérification

Avant d'aller plus loin, il est intéressant d'utiliser le sketch CardInfo présent dans la liste d'exemple pour s'assurer du bon fonctionnement de la carte SD. Après ouverture de la console, les lignes suivantes devraient s'afficher :

Initializing SD card...Wiring is correct and a card is present.

Card type: SDHC

Volume type is FAT32

Volume size (bytes): 3650486272
Volume size (Kbytes): 3564928
Volume size (Mbytes): 3481

Files found on the card (name, date and size in bytes):
INDEX.HTM     2016-12-21 18:58:44 146
WS.HTM        2016-12-29 11:37:10 1206

Fonctions spécifiques à la classe SD

begin()

Démarre la communication avec le module SD

  • begin(pin) pin correspond au numéro de la broche SS (slave select) du module (à préciser si différent de la broche 4)

// Démarrage de la communication avec le module SD
if(SD.begin(4)){
  // Module OK
}else{
  // Problème de communication avec le module
}

exists()

Permet de tester si un répertoire ou un fichier existe

  • exists(filepath) : filepath correspond au chemin du répertoire ou fichier

if(SD.exists("index.htm")){
  // Le fichier existe
}else {
  // Le fichier n'existe pas
}

mkdir()

Permet de créer un répertoire

  • mkdir(filepath) : filepath correspond au chemin à créer. La fonction créer tous les répertoires intermédiaires (comme mkdir -p)

// Créer le répertoire html à la racine de la carte SD
if(SD.mkdir("/html")){
  // Création OK
}else{
  // Problème de création
}

open()

Permet d'ouvrir un fichier

  • open(filepath, mode) :
    • filepath correspond au chemin du fichier à ouvrir
    • mode correspond au mode d'ouverture, FILE_READ pour un accès en lecture seule ou FILE_WRITE pour un accès en lecture/écriture (place le curseur d'écriture à la fin du fichier)

// Ouvre le fichier index.htm en lecture/écriture
File f = SD.open("index.htm", FILE_WRITE)
if(f){
  // Ouverture OK
}else{
  // Problème d'ouverture
}

remove()

Permet d'effacer un fichier

  • remove(filepath) : filepath correspond au chemin du fichier à effacer

// Efface le fichier index.htm
if(SD.remove("index.htm")){
  // Effacement OK
}else{
  // Problème d'effacement
}

rmdir()

Permet d'effacer un fichier

  • remove(filepath) : filepath correspond au chemin du répertoire à effacer

// Efface le dossier html
if(SD.rmdir("html")){
  // Effacement OK
}else{
  // Problème d'effacement
}

Fonctions spécifiques à la classe File

Gestion des fichiers

  • available() : retourne vrai s'il reste des octets à lire dans le fichier
  • close() : écrit les données sur la carte SD et ferme le fichier
  • flush() : écrit les données sur la carte SD
  • peek() : retourne le prochain octet sans faire avancer le curseur ou -1 si c'est la fin du fichier
  • position() : retourne la position du curseur dans le fichier
  • print() : écrit les données en ASCII dans le fichier et retourne le nombre de caractères écrits.
  • println() : écrit les données en ASCII dans le fichier en sautant une ligne et retourne le nombre de caractères écrits.
  • seek() : déplace le curseur dans le fichier
  • size() : retourne la taille du fichier en octets
  • read() : lit le prochain octet en faisant avancer le curseur
  • write() : écrit un octet dans le fichier et retourne le nombre d'octets écrits.

Gestion des dossiers

  • isDirectory() : retourne vrai si l'objet File désigne un dossier
  • openNextFile() : retourne le prochain fichier ou répertoire de l'arborescence
  • rewindDirectory() : retourne le premier fichier ou répertoire de l'arborescence

Exemple

Warning manual.jpg

Soyez sûr de comprendre la section sur comment écrire un sketch avant de poursuivre. Le code ci-dessous fait référence à des parties bien spécifiques, détaillées et expliquées dans la section suscitée.

Dans cet exemple, on prend les valeurs de l'entrée analogique pour les stocker dans un fichier de manière cyclique à la RRD

Import

#include "SPI.h"
#include "SD.h"

Variables globales

// Le nom du fichier
char fileName[] = "log.rrd";
File database;
// Le temps en secondes entre chaques mesures
uint8_t mesureFreq = 1;
// La taille maximale du fichier en Ko
uint16_t maxFileSize = 1;

Setup

Pour utiliser la carte SD on doit démarrer la communication avec le module. Si la broche SS n'est pas la numéro 4, il faut l'indiquer en argument de la fonction begin() :

Serial.begin(9600);
Serial.print(F("Starting logger on pin A1 : "));
// On démarre la communication avec le module
if (!SD.begin(4)) {
  // Problème avec le module
  Serial.println(F("problem with SD card module !"));
  while (true);
}
// On ouvre en écriture ou créer un fichier
database = SD.open(fileName, FILE_WRITE);
if (!database) {
  // Problème avec la carte SD
  Serial.println(F("problem creating file on SD card !"));
  while (true);
}
// On passe la broche analogique 1 en entrée
pinMode(A1, INPUT);
Serial.println(F("OK"));

loop

logValue();
delay(mesureFreq*1000);

Fonctions annexes

void logValue() {
  // Lecture de la valeur
  uint16_t value = analogRead(A1);
  // Vérification de la futur taille du fichier
  if(database.position()+sizeof(value) > maxFileSize*1024){
     /**
      *  On arrive à la limite qu'on s'est fixée
      *  retour au début du fichier
      */
    database.seek(0);
  }
  // Ecriture de la valeur dans le tampon
  database.println(value);
  // Ecriture de la valeur sur la carte SD
  database.flush();
  // Message sur la console
  Serial.print(F("Loggin at index "));
  Serial.print(database.position());
  Serial.print(F(" value "));
  Serial.println(value);
}
